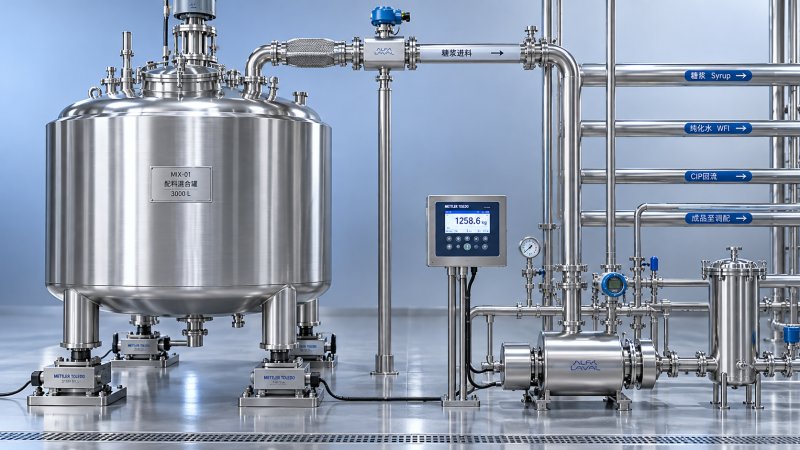

Cómo mejoran las células de carga la dosificación de ingredientes en un tanque de mezcla de bebidas

Las células de carga mejoran la dosificación de ingredientes al medir la masa añadida a un tanque de mezcla de bebidas, en lugar de inferirla a partir del nivel o el volumen del líquido. Esto resulta especialmente útil cuando el agua, los jarabes y los concentrados tienen distintas densidades o llegan a diferentes temperaturas. Sin embargo, la precisión de la dosificación depende del sistema completo instalado: un sensor preciso no puede compensar unos soportes del tanque que restrinjan el movimiento, las fuerzas ejercidas por las tuberías o un cierre de válvula mal controlado.

La distinción clave está entre medir con precisión el peso del tanque y dosificar cada ingrediente con precisión. Un sistema puede mostrar un peso total estable del lote y, aun así, tener dificultades para dosificar una pequeña cantidad de saborizante. Por tanto, su idoneidad depende de la cantidad mínima que se debe añadir, el error de dosificación admisible y las condiciones de funcionamiento durante el llenado, no simplemente de la capacidad nominal del tanque.

Cómo se convierte el pesaje del tanque en una medición de ingredientes

Las células de carga instaladas debajo de los soportes del tanque convierten la fuerza aplicada en señales eléctricas. Un transmisor de pesaje combina estas señales, aplica la calibración y envía el peso medido al controlador del lote. Para la dosificación secuencial, el controlador registra el peso inicial antes de una adición y calcula la masa del ingrediente a partir del aumento:

Masa del ingrediente = peso final del tanque − peso inicial del tanque

Este método evita convertir el volumen en masa usando una densidad supuesta. Una receta que requiere 250 kg de jarabe puede controlarse directamente como una adición en masa, aunque el volumen del jarabe cambie con la temperatura. El mismo sistema de pesaje puede medir ingredientes sucesivos sin instalar un caudalímetro independiente en cada línea de suministro.

Este método tiene limitaciones importantes. El pesaje del tanque mide el cambio neto de masa, no la identidad ni la composición del ingrediente. Si varía la concentración del jarabe, añadir con precisión 250 kg no garantiza el mismo contenido de azúcar. Siguen siendo necesarias las mediciones de concentración, las especificaciones del proveedor o las correcciones de la receta. Del mismo modo, una salida de caudal, una fuga o una adición simultánea desde otra fuente impiden que el aumento de peso represente de forma independiente un solo ingrediente.

Para una dosificación secuencial fiable, el controlador debe confirmar la ruta correcta del ingrediente, aislar los flujos no deseados y establecer un peso inicial válido antes de abrir la válvula de dosificación.

La adición más pequeña determina si el sistema es adecuado

La capacidad del tanque y la resolución indicada en pantalla no sustituyen adecuadamente una especificación de rendimiento de dosificación. El sistema de pesaje soporta el recipiente vacío, el agitador, los accesorios y el producto. Una pequeña adición de ingrediente debe detectarse frente a esa carga mucho mayor.

Consideremos un sistema hipotético con un rango de pesaje de 5,000 kg y un error de medición instalado de ±1 kg en las condiciones especificadas. Ese error representa solo el 0.02% del rango, pero equivale al 20% de una adición de 5 kg. Se trata de una comparación ilustrativa, no de un resultado de dosificación previsto: el error del pesaje diferencial también depende de la repetibilidad, la deriva y las condiciones entre las lecturas inicial y final.

La especificación útil es un error admisible para cada adición de ingrediente, expresado en kilogramos o como porcentaje de dicha adición, con las condiciones de funcionamiento definidas. Un incremento de visualización de 0.1 kg no demuestra que el sistema pueda dosificar de forma fiable dentro de ±0.1 kg.

Cuando los ingredientes minoritarios están por debajo de la capacidad práctica de medición de la báscula del tanque, se pueden dosificar por separado con un recipiente de pesaje más pequeño, un alimentador gravimétrico por pérdida de peso o un sistema de dosificación adecuadamente validado. No se debe esperar que la báscula del tanque para ingredientes principales cubra todos los componentes de la receta solo porque su pantalla muestre suficientes decimales.

La instalación mecánica puede dominar el presupuesto de error

La carga vertical del recipiente debe transmitirse a través de los soportes de pesaje sin vías de carga alternativas no controladas. Las tuberías de proceso rígidas, las sujeciones demasiado ajustadas y el contacto del equipo con estructuras adyacentes pueden desviar la carga de los sensores o aplicar fuerzas adicionales.

Las tuberías requieren especial atención. Una línea de entrada puede ejercer fuerzas diferentes cuando está vacía, presurizada, caliente o llena de producto. Las conexiones de la camisa pueden introducir fuerzas que dependen de la temperatura durante el calentamiento y el enfriamiento. Las conexiones flexibles pueden reducir estos efectos, pero no eliminan automáticamente las fuerzas: también importan la rigidez de la manguera, la presión, la orientación y el movimiento.

Una disposición adecuada combina soportes de pesaje con flexibilidad de tuberías diseñada, holguras suficientes y elementos de sujeción que eviten el movimiento lateral o el levantamiento sin interferir con el pesaje normal. También deben comprobarse la rigidez de la cimentación y la alineación de los soportes. Una carga desigual puede sobrecargar una célula individual aunque el peso total del recipiente se mantenga por debajo de la capacidad nominal combinada.

Por tanto, la capacidad de las células de carga debe tener en cuenta la tara del recipiente, el contenido máximo, la distribución desigual de la carga y las cargas dinámicas previsibles. Unas células excesivamente sobredimensionadas pueden dificultar la detección de adiciones pequeñas, pero si su capacidad es insuficiente existe riesgo de sobrecarga. La selección de los soportes y el diseño estructural deben satisfacer ambos requisitos.

La misma cuestión se aplica a los recipientes mecánicamente complejos. Equipos como untanque de mezcla de champú pueden combinar servicios de camisa, agitadores y equipos de alto cizallamiento; estas características ilustran por qué la maquinaria montada en el recipiente debe incluirse en el diseño del sistema de pesaje. Su presencia no demuestra que sean adecuados para bebidas, lo que requiere una evaluación independiente de los materiales en contacto con el producto, la facilidad de limpieza, los sellos y los requisitos del proceso.

La agitación y el comportamiento de las válvulas afectan al punto final de dosificación

La agitación genera fuerzas fluctuantes debido al movimiento del líquido, la carga en el eje y las vibraciones estructurales. El filtrado puede estabilizar la señal de peso, pero un filtrado más intenso también retrasa la respuesta del controlador. Durante una adición rápida, ese retraso puede permitir que entre más ingrediente antes de que se cierre la válvula.

Una secuencia de control práctica utiliza un caudal alto durante la mayor parte de la adición y luego cambia a un caudal más bajo cerca del objetivo. El controlador cierra la válvula antes de que el peso medido alcance el objetivo final, para tener en cuenta el material que todavía está entrando en el tanque. Esta cantidad restante incluye el caudal durante el cierre de la válvula y cualquier líquido que drene de la línea aguas abajo.

Esta compensación debe establecerse en condiciones representativas. La viscosidad del jarabe, la presión de suministro, la velocidad de la bomba y la configuración de las líneas pueden cambiar la cantidad dosificada después de la orden de parada. Una corrección adaptativa puede mejorar la repetibilidad, pero requiere ajustes limitados y gestión de fallos, no una compensación sin restricciones.

Una lectura estable del punto final es esencial para confirmar la masa dosificada. Según el proceso, la secuencia puede reducir o detener brevemente la agitación, permitir que el contenido se asiente o utilizar un método de pesaje dinámico validado. Detener la agitación no es adecuado cuando la sedimentación, la mala dispersión o una concentración local del ingrediente podrían comprometer el lote.

La receta debe distinguir entre un umbral de parada y una tolerancia de aceptación. Alcanzar el umbral activa el cierre de la válvula; la masa final estabilizada determina si la adición es aceptable. Si la dosis es insuficiente, puede permitirse una adición complementaria controlada. Por lo general, una sobredosificación no se puede corregir simplemente retirando una masa equivalente de la bebida mezclada.

La calibración debe comprobar el tanque instalado, no solo el sensor

El certificado de una célula de carga no demuestra el rendimiento de dosificación de la instalación. OIML R 60 aborda los requisitos metrológicos para las células de carga, pero la conformidad de un componente por sí sola no establece la precisión de una instalación completa de pesaje de tanques. Cuando las mediciones se utilizan en transacciones comerciales reguladas, también deben evaluarse los requisitos locales aplicables al instrumento de pesaje completo.

La puesta en servicio debe verificar el comportamiento del cero, la repetibilidad, la respuesta en todo el rango de funcionamiento y la sensibilidad a la distribución de la carga. La calibración debe utilizar masas de referencia trazables o un método de sustitución documentado con una evaluación adecuada de la incertidumbre. Usar como referencia un caudalímetro no verificado o un volumen nominal de líquido introduce incertidumbre que no debe confundirse con el error de la báscula del tanque.

A la calibración estática deben seguir pruebas de dosificación. Estas deben incluir la adición crítica más pequeña, llenados a caudal alto, ingredientes viscosos y combinaciones pertinentes de agitación, temperatura y presión de línea. Los resultados deben permitir distinguir el sesgo sistemático de dosificación de la variación entre ciclos.

La limpieza también afecta a la fiabilidad del pesaje. El agua de enjuague residual cambia el contenido inicial, mientras que los cambios térmicos y el movimiento de las tuberías pueden desplazar el cero aparente. Aplicar automáticamente la tara al tanque puede ocultar estas condiciones en lugar de resolverlas. La secuencia de control debe exigir un estado adecuadamente drenado y estable, con límites para los cambios de tara aceptables.

Especifique el rendimiento para cada ingrediente

Un requisito de aceptación justificable establece la adición mínima, el error final de dosificación permitido, las condiciones de la receta y el tiempo de ciclo requerido. También define cómo se detectan y registran las desviaciones. Los registros del lote deben conservar el peso inicial, el peso final, la masa objetivo, la masa dosificada, el estado de tolerancia y las alarmas pertinentes, y no solo el peso total final.

Las células de carga son especialmente útiles para las adiciones secuenciales basadas en masa cuando el tanque puede aislarse mecánicamente y el caudal de alimentación puede controlarse cerca del punto final. Su beneficio no consiste únicamente en sustituir la medición de volumen: proporcionan una base de medición común para la ejecución de recetas y la conciliación de lotes. Este beneficio solo se materializa cuando el recipiente instalado, el equipo de dosificación y la secuencia de control demuestran un rendimiento aceptable para el ingrediente crítico más pequeño.
